| ZÁKLADNÍ TECHNICKÁ DATA |
|

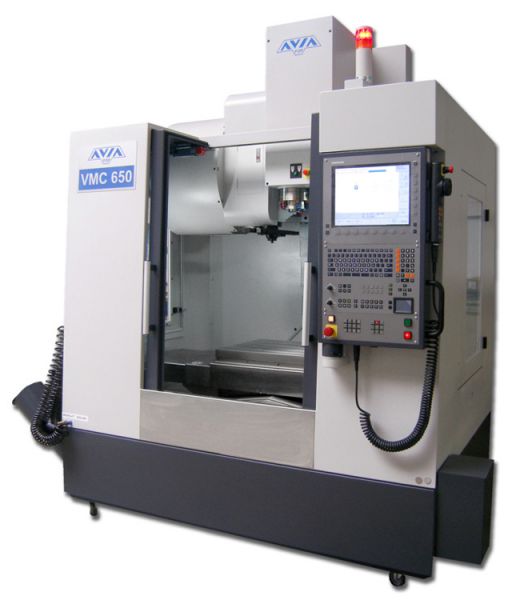

VMC 650 |
| STŮL: |
|
|
| Upínací plocha stolu |
Mm |
800x540 |
| T drážky : počet / šířka / rozteč |
Mk |
5/18/100 |
| Max. zatížení stolu |
kg |
700 |
| PRACOVNÍ ROZSAH: |
|
|
| Podélný (X) |
Mm |
650 |
| Příčný (Y) |
Mm |
540 |
| Svislý (Z) |
Mm |
620 |
| VŘETENO: |
|
|
| Kužel vřetena |
|
ISO 40 |
| Max. otáčky vřetena |
ot/min |
10 000 |
| Max. výkon motoru S6 (25%) |
kW |
13 |
| Max. kroutící moment S6 (25%) |
Nm |
70 |
| Min./Max. vzdálenost čela od plochy stolu |
Mm |
150/770 |
| ZÁSOBNÍK NÁSTROJŮ |
|
|
| Typ zásobníku |
|
s mechanickou rukou |
| Počet míst v zásobníku |
Ks |
24 (30 - opce) |
| Čas výměny (nástroj-nástroj) |
S |
2,8 |
| Max. průměr nástroje |
Mm |
80 |
| Max. hmotnost nástroje |
Kg |
7 |
| Max. délka nástroje |
Mm |
300 |
| POSUV: |
|
|
| Pracovní posuv X/Y/Z |
mm/min |
0 - 25 000 |
| Rychloposuv X/Y/Z |
m/min |
25/25/25 |
| ŘÍDÍCÍ SYSTÉMY CNC: |
|
|
| Standart |
|
Heidenhain iTNC 530 smart.NC |
| Opce |
|
Heidenhain TNC 620 |
| Opce |
|
Siemens Sinumerik 828D |
| Opce |
|
Fanuc 0i-MD Manual guide i |
| VŠEOBECNÉ ÚDAJE: |
|
|
| Přesnost polohování |
mm |
±0,005 |
| Opakovatelnost polohování |
mm |
0,005 |
| Max. celkový příkon stroje |
kW |
23 |
| Rozměry stroje X/Y/Z |
mm |
2010x2440x2850 |
| Hmotnost stroje: netto/brutto |
kg |
4135/4400 |
