Obráběcí centra X-4 Contourer
| ZÁKLADNÍ TECHNICKÁ DATA | X-4 - Contourer | |
| STOLY: | ||
| Upínací plocha stolu | mm | 1500/700 |
| T drážky : počet / šířka / rozteč | mm | 5/18/125 |
| Max. zatížení stolu | kg | 1000/- |

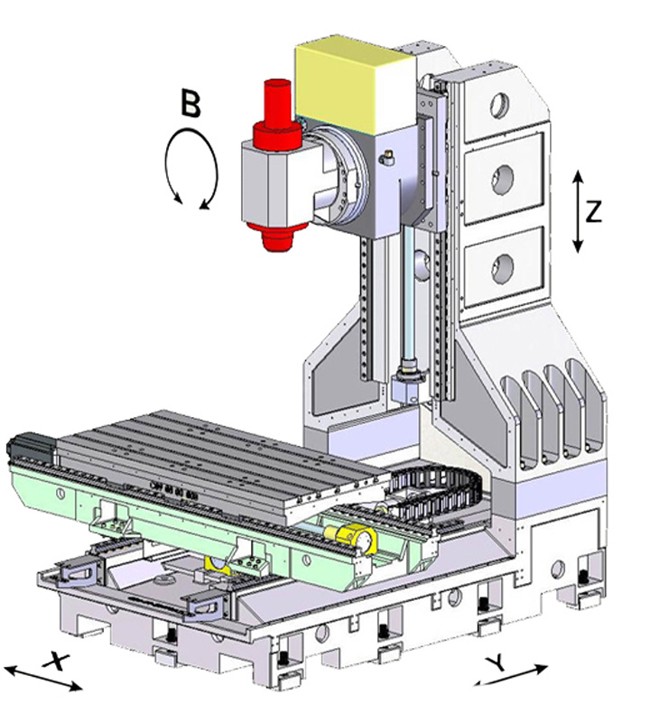

| POSUVY: | ||
| PRACOVNÍ ROZSAH: | mm | 1250 |
| Podélný (X) | mm | 700 |
| Příčný (Y) | mm | 670 |
| Sklopení hlavy (B) | stupně | +115°/-115° |
| Otáčky pracovního stolu | stupně | - |
| VŘETENO: | ||
| Kužel vřetena | HSK63A | |
| Max. otáčky vřetena | ot/min | 18 000 |
| Max. výkon S6 (40%) | kW | 30 |
| Max. kroutící moment S6 (40%) | Nm | 130 |
| Min./max. vzdálenost čela vřetena od plochy stolu | mm | 90/760 |
| Min./max. vzdálenost čela vřetena od plochy stolu v poloze 90° | mm | 250/1045 |
| ZÁSOBNÍK NÁSTROJŮ: | ||
| Typ zásobníku | Řetězový s mechanickou rukou | |
| Počet míst v zásobníku | ks | 40 |
| Max. průměr nástroje | mm | 120 |
| Max. délka nástroje | mm | 300 |
| Max. hmotnost nástroje | kg | 7 |
| POSUV: | ||
| Rychloposuv X/Y/Z | m/min | 30/30/24 |
| Max. otáčky os B a C | ot/min | 23/- |
| ŘÍDÍCÍ SYSTÉMY CNC: | ||
| Standart | Heidenhain iTNC 530 smart.NC | |
| VŠEOBECNÉ ÚDAJE: | ||
| Přesnost polohování lineárních os | mm | ±0,005 |
| Opakovatelnost polohování | mm | 0,005 |
| Přesnost polohování otočných os B a C | vteřiny | +/-5” |
| Hmotnost stroje: netto/brutto | kg | 10000 |
Standardní příslušenství:
- lineární pravítka HEIDENHAIN ve 3 osách a 2 enkodéry RCN 226 +/-5 vteřin
- pro otočné osy
- valivá vedení ve všech 3 osách
- přesné kuličkové šrouby ve 3 osách
- automatický zásobník nástrojů
- kompletní krytování
- osvětlení pracovního prostoru
- karta Ethernet, konektor USB a RS 232 (pro iTNC 530)
- elektronické ruční kolečko
- termostabilizace vřetena a otočně – sklopného stolu
- kompletní instalace chlazení
- automatické oplachování třísek
- hrablový dopravník třísek s vanou + 2 šnekové dopravníky
- zařízení pro oplach a tlakový vzduch
- opce softwaru 2 - doba čtení jednotlivých bloků 0,5 ms
- teleskopické kryty vedení
- návod k obsluze a ovládání stroje
Zvláštní příslušenství:
- chlazení středem vřetena - CTS (20 bar nebo 70 bar)
- chlazení nástroje stlačeným vzduchem - (5 bar)
- chlazení nástroje olejovou mlhou
- dynamická kolizní ochrana DCM( Dynamic Collision Monitoring)
- 3D sonda pro měření nástroje
- sonda pro měření obrobku
- software - CAD/CAM
- další příslušenství dle přání zákazníka
