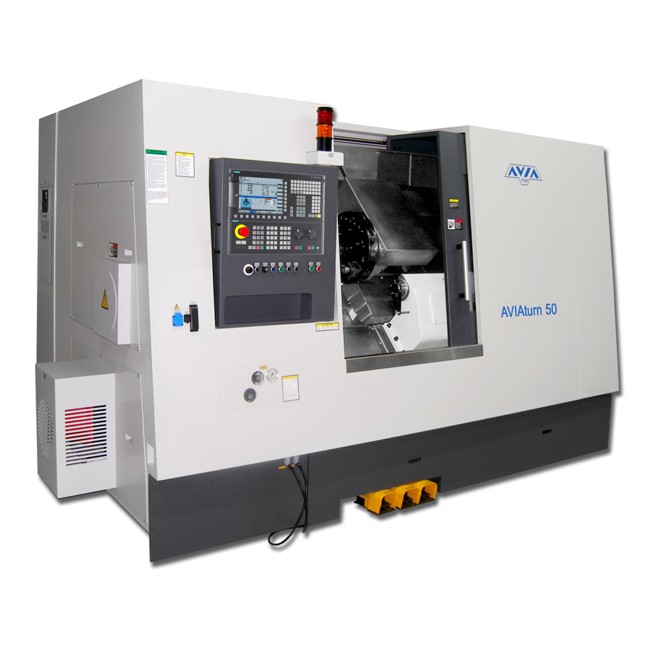

Soustruh AVIAturn 50

ZÁKLADNÍ TECHNICKÁ DATA		AVIAturn 50
PRACOVNÍ ROZSAH:
Maximální obráběný průměr	mm	500
Max. oběžný průměr nad ložem	mm	745
Max. délka soustružení	mm	700
Max. průchod tyče vřetenem	mm	80
Průměr sklíčidla - 3- čelisťové	mm	305
VŘETENÍK:
Konec vřetena	typ	A2-8
Max. otáčky vřetena	ot/min	3500
Vrtání vřetena	mm	91
Výkon pohonu vřetena S1/S2(60%) /S3(40%)*	kW	21,5/26,5/30,5
Max kroutící moment S1/S2(60%) /S3(40%)*	Nm	410/506/582
OSY:
Zdvih v ose X	mm	340
Zdvih v ose Z	mm	850
Rychloposuv X/Z	m/min	24
NÁSTROJOVÁ HLAVA:
Počet poloh	-	12
Systém upínání držáků	typ	VDI 40
Rozměry nože	mm	25x25
Max. průměr vyvrtávací tyče	mm	40
Max. otáčky nástroje vřetena	ot/min	-
Výkon*	KW	-
KONÍK:
Přesuv	mm	725
Max. přítlačná síla	N	12000
Průměr pinole	mm	115
Zdvih	mm	100
Kužel	MK	5
Realizace pohybu koníku		Elektr. motor + kuličkový šroub
ŘÍDÍCÍ SYSTÉM CNC:
Siemens (standart)	typ	Sinumerik 828D
Fanuc (opce)	typ	0i-TD
VŠEOBECNÉ ÚDAJE:
Rozměry stroje	cm	400/210/230
Hmotnost stroje	kg	c.a. 7000
Celkový příkon stroje	kVA	c.a. 47

* pro systém SIEMENS

Standardní příslušenství:
