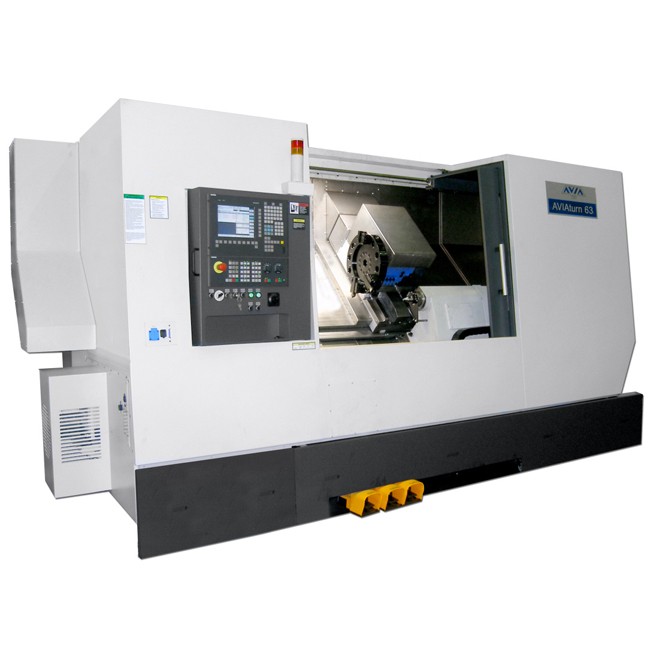

Soustruh AVIAturn 63

ZÁKLADNÍ TECHNICKÁ DATA		AVIAturn 63
PRACOVNÍ ROZSAH:
Maximální obráběný průměr	mm	500
Max. průměr obrábění nad ložem	mm	630
Max. oběžný průměr nad ložem	mm	745
Max. délka soustružení	mm	1300
Max. průchod tyče vřetenem	mm	90
Průměr sklíčidla - 3- čelisťové	mm	381
VŘETENÍK:
Konec vřetena	typ	A2-8
Max. otáčky vřetena	ot/min	2800
Vrtání vřetena	mm	105
Výkon pohonu vřetena S1/S2(60%) /S3(40%)*	kW	29,5/36,5/43
Max kroutící moment S1/S2(60%) /S3(40%)*	Nm	706/871/1026
OSY:
Zdvih v ose X	mm	340
Zdvih v ose Z	mm	1400
Rychloposuv X/Z	m/min	24
NÁSTROJOVÁ HLAVA:
Počet poloh	-	12
Systém upínání nástrojů	typ	VDI 50
Rozměry nože	mm	32x32
Max. průměr vyvrtávací tyče	mm	50
Max. otáčky nástroje vřetena	ot/min	-
Výkon*	KW	-
KONÍK:
Přesuv	mm	1360
Max. přítlačná síla	N	12000
Průměr pinole	mm	115
Zdvih	mm	100
Kužel	MK	5
Realizace pohybu koníku		Elektr. motor + kuličkový šroub
ŘÍDÍCÍ SYSTÉM CNC:
Siemens (standart)	typ	Sinumerik 828D
Fanuc (opce)	typ	0i-TD
VŠEOBECNÉ ÚDAJE:
Rozměry stroje	cm	500/210/230
hmotnost stroje	kg	c.a. 9000
Celkový příkon stroje	kVA	c.a. 55

* pro systém SIEMENS

Standardní příslušenství:
