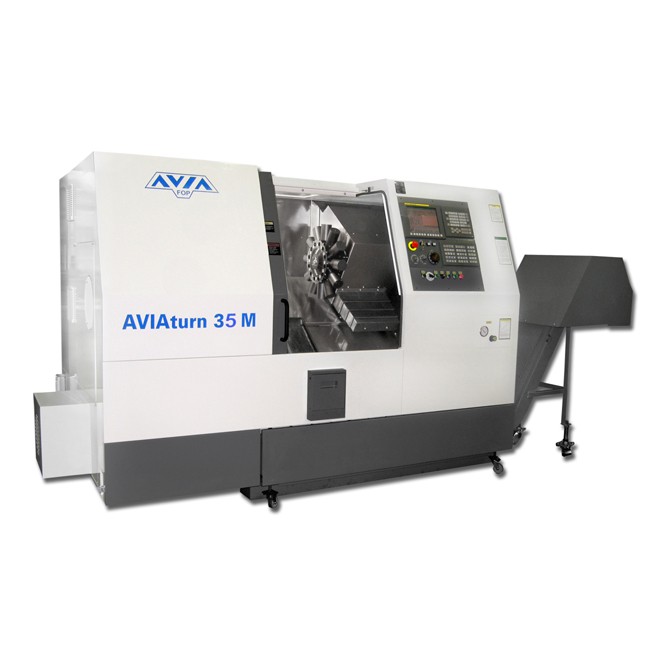

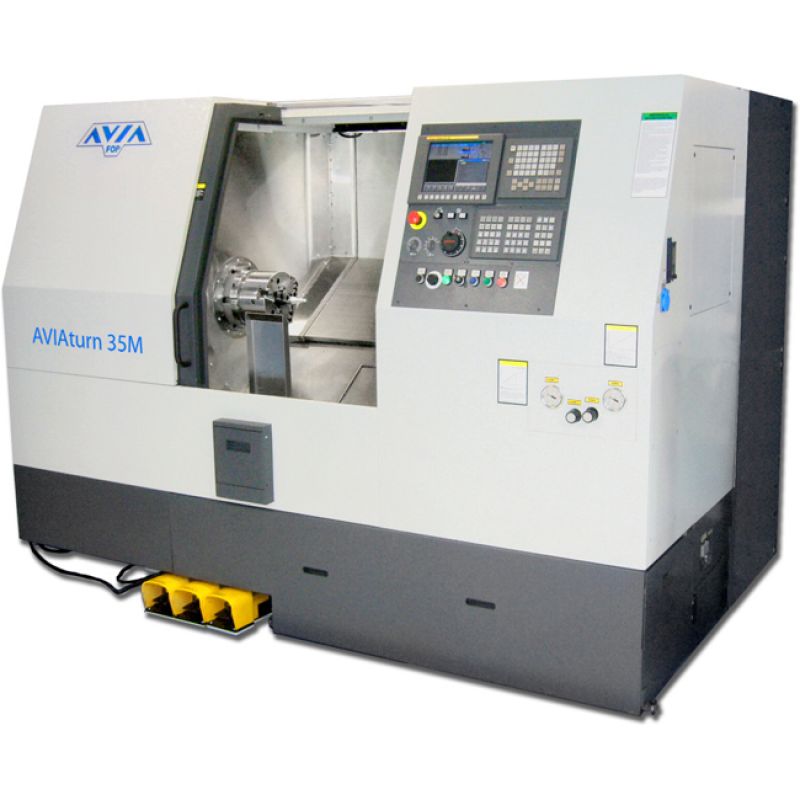

Soustruh CNC AVIAturn 35M

ZÁKLADNÍ TECHNICKÁ DATA AVIAturn 35 M
PRACOVNÍ ROZSAH:
Maximální obráběný průměr mm 300
Max. oběžný průměr nad ložem mm 550
Max. délka soustružení mm 380
Max. průchod tyče vřetenem mm 65
Průměr sklíčidla - 3- čelisťové mm 210
VŘETENÍK:
Konec vřetena typ A2-6
Max. otáčky vřetena ot/min 5000
Vrtání vřetena mm 77
Výkon pohonu vřetena S1/S2(60%) /S3(40%)* kW 13,5/16,2/20,3
Max kroutící moment S1/S2(60%) /S3(40%)* Nm 180,5/193/242
OSY:
Zdvih v ose X mm 170
Zdvih v ose Z mm 450
Rychloposuv X/Z m/min 25/30
NÁSTROJOVÁ HLAVA:
Počet poloh - 12
Systém upínání držáků typ VDI 30
Rozměry nože mm 20x20
Max. průměr vyvrtávací tyče mm 32
Max. otáčky nástroje vřetena ot/min 5000
Výkon* KW 4,1
KONÍK:
Zdvih mm 350
Max. přítlačná síla N 6000
Kužel Morse 5
Realizace pohybu koníku Hydraulický válec
ŘÍDÍCÍ SYSTÉM CNC:
Siemens (standart) typ Sinumerik 828D
Fanuc (opce) typ 0i-TD
VŠEOBECNÉ ÚDAJE:
Rozměry stroje cm 265/165/180
hmotnost stroje kg c.a. 3900
Celkový příkon stroje kVA c.a. 30

* pro systém SIEMENS


Standardní příslušenství:

  • Automatický přesuv koníka (hydraulický)
  • Digitální servopohony os a vřetena
  • Samostředící mechanické sklíčidlo 3 – čelisťové Ø210 mm
  • Sada tvrdých a měkkých čelistí
  • Průchozí válec sklíčidla
  • Valivá vedení v osách X i Z
  • Teleskopické kryty vedení
  • Kuličkový šroub s předepjatou maticí
  • automatický systém mazání převodů a vedení
  • systém středového chlazení nástrojů
  • Elektronické ruční kolečko
  • kompletní krytování s osvětlením pracovního prostoru
  • interface RS 232, Ethernet, konektor PCMCIA, USB (pouze SIEMENS)
  • návod k obsluze a ovládání stroje

Zvláštní příslušenství:

  • sonda měření nástrojů
  • dopravník třísek
  • dodatečné měkké čelisti
  • kleštinové upínání
  • lopatka pro odběr dílců o podavač tyčí
  • Odsávání par z pracovního prostoru
  • Separátor opotřebovaného oleje z chladící kapaliny
  • Držáky nástrojů
  • Software CAD/CAM
  • Další příslušenství dle přání zákazníka
